產品
發動機、變速箱和車橋是卡車三大動力核心總成，車橋在卡車動力傳輸?shù)倪^(guò)程中發揮著紐帶的作用，對整車的動力和穩定有著舉足輕重的作用。
車橋是通過懸架和車架相連、兩端安裝卡車車輪的橋式結構，其功能就是傳遞車架與車輪之間各方向作用力及其力矩。車橋根據結構的不同，可分為整體式與斷開式兩種。整體式車橋，猶如一個巨大的杠鈴，兩端通過懸架系統支撐著車身，因此整體式車橋通常與非獨立懸架配合。斷開式車橋，像兩把雨傘插在車身兩側，再各自通過懸架系統支撐車身，所以斷開式車橋與獨立懸架配用。車橋根據驅動方式的不同，可分成轉向橋、驅動橋、轉向驅動橋和支持橋四種，其中轉向橋和支持橋都屬于從動橋。大多數卡車采用前置后驅動(FR)，因此前橋作為轉向橋，后橋作為驅動橋；而前置前驅動(FF)卡車則前橋成為轉向驅動橋，后橋充當支持橋。

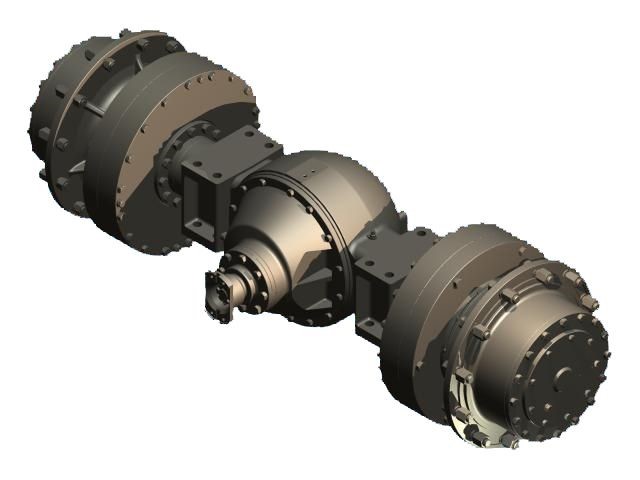

圖1 車橋
客戶
廣東富華機械集團創始于一九九七年，是全球領先的商用車（卡車、掛車&工程車）車軸及底盤零部件制造商。現全球同時運作FUWA（中國及亞洲）、VALX（歐洲）、AXN（北美）、K-Hitch（澳洲）四大品牌�？傉嫉孛娣e超過250萬平方米，旗下包括11家制造工廠、2個物流港口、4家海外公司、1家中德合資公司。
集團成立至今，始終堅持以人為本、質量第一、自主創新、持續改進，以技術領先求發展的方針。集團下屬多家企業通過了ISO9001：2015、IATF16949、ISO14001：2015等國際質量體系、計量、設計規范等認證，并被認定為國家級高新技術企業。
集團主營產品涵蓋半掛車橋、卡車橋、客車橋、工程橋、冷藏集裝箱、支腿、懸掛系統、鞍座、牽引銷、摩擦片、調節臂、氣室等產品，大多擁有自主知識產權。集團產品質量和各項技術指標滿足美國、歐盟、澳大利亞等多國標準要求，遠銷80多個國家和地區，使集團成為備受主流市場尊敬、推崇、信賴的公路用車專用零部件制造商。 早在2017年，集團車軸產銷量已突破100萬支，打破行業歷史記錄。

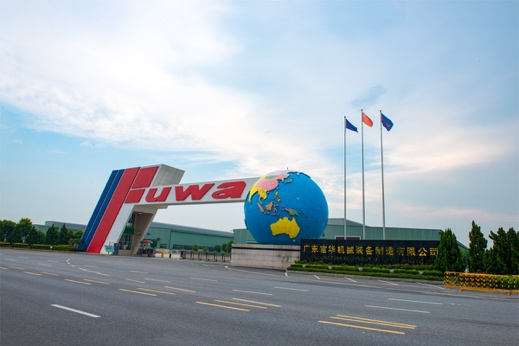

圖2 富華廠區
現場問題
車橋主要由半橋殼、固定盤、后蓋、法蘭盤、半軸套、等幾部分焊接而成。加強環、后蓋與橋殼均采用搭接方式進行焊接�？蛻�(hù)采用變位機帶動橋殼后蓋或加強環旋轉焊接，變位機傾斜45度，焊槍垂直，配合專機進行焊接。要求焊縫無缺陷，飛濺低，焊縫完全熔合，焊接熔深超過1mm，最終達到焊縫無缺陷、無滲漏、成型美觀。

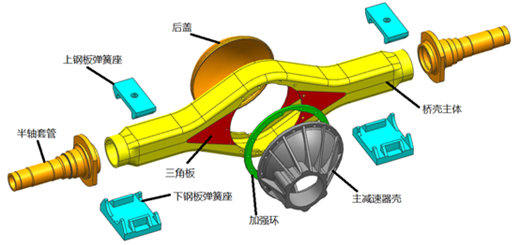

圖3 車橋分解圖
麥格米特推薦焊接設備及方案
針對客戶實際情況，推薦麥格米特Artsen CM500F焊機，采用碳鋼直流短路工藝。Artsen CM500F是一款全數字高頻智能逆變焊機，可進行碳鋼材質的直流全位置焊接。此款焊機有以下優點可以解決客戶問題：
1）搭載有“特殊能量控制的短路過渡”工藝，該工藝通過實時控制焊接電流和電壓，調節熔滴過渡特性和熔滴形狀，從而改善焊縫成型，提高焊接速度，減小焊接飛濺。
2）通過全新控制方案和合理的工藝參數優化保證起弧柔，收弧穩定，保證焊縫整體質量。
3）送絲機采用高性能數字電機、碼盤反饋、四輪送絲和精確送絲機構來確保送絲穩定性，進而保證良好的焊接。
4）配有模擬、數字等多種通訊方式，與專機與機器人通訊簡單快捷。
5）電源可靠性高，參數一致性高，可以保證專機長期大批量焊接焊縫穩定可靠。
效果對比
采用麥格米特Artsen CM500F，配合專機焊接，表面潔凈無飛濺，熔深滿足要求，熔合良好，保證無漏油情況出現，焊縫合格率提高到了99%以上，焊接效率提高了18%。
圖4 焊縫
應用
圖5 現場焊接
