產品
集裝箱英文名container，是能裝載貨物進行運輸周轉，并便于用機械設備進行裝卸搬運的一種大型裝貨容器。集裝箱在海運、陸運領域廣泛使用，全球的需求量巨大。
1）集裝箱分類：
集裝箱種類很多，按所裝貨物種類分，有雜貨集裝箱、散貨集裝箱、液體貨集裝箱、冷藏箱集裝箱等；按制造材料分，有木集裝箱、鋼集裝箱、鋁合金集裝箱、玻璃鋼集裝箱、不銹鋼集裝箱等；按結構分，有折疊集裝箱、固定式集裝箱等，在固定集裝箱中還可分密閉集裝箱、開頂集裝箱、板架集裝箱等；按總重分，有30噸、20噸、10噸、5噸、2.5噸集裝箱等。
2）集裝箱材料
鋼制集裝箱，用鋼材造成，優點是強度大，結構牢，焊接性高，水密性好，價格低廉；缺點是重量大、防腐性差； 鋁合金集裝箱，用鋁合金材料造成，優點是重量輕，外表美觀，防腐蝕，彈性好，加工方便以及加工費、修理費低，使用年限長；缺點是造價高，焊接性能差；玻璃鋼集裝箱，用玻璃鋼材料造成，優點是強度大，剛性好，內容積大，隔熱、防腐、耐化學性好，易清掃，修理簡便；缺點是重量大，易老化，擰螺栓處強度降低。
3）國際標準集裝箱尺寸
現行的國際標準為第1系列共13種，其寬度均一樣（2438mm）、長度有四種（12192mm、9125mm、6058mm、2991mm）、高度有三種（2896mm、2591mm、2438mm）。
圖1 集裝箱剖析圖
客戶介紹
中集集團是世界領先的物流裝備和能源裝備供應商，總部位于中國深圳。公司致力于在如下主要業務領域：集裝箱、道路運輸車輛、能源化工及食品裝備、海洋工程、重型卡車、物流服務、空港設備等，提供高品質與可信賴的裝備和服務。支持這些業務蓬勃發展的有：提供專業資金管理的財務公司，以及提供金融解決方案的融資租賃公司。作為一家為全球市場服務的多元化跨國產業集團，中集在亞洲、北美、歐洲、澳洲等地區擁有300余家成員企業及4家上市公司，客戶和銷售網絡分布在全球100多個國家和地區。集裝箱產業是我們歷史最悠久、規模最大的業務，擁有數十個遍布在中國大陸所有重要港口的生產基地。能夠能夠提供全系列集裝箱產品，并擁有完全自主知識產權的供應商，涉及干貨箱、冷藏箱、特箱、模塊化建筑、地板五大業務，產品遍及北美、歐洲、亞洲等全球主要的物流系統。自1996年以來，中集的集裝箱產銷量一直保持世界領先地位，2007年中集成為全球集裝箱行業首家年產量突破200萬TEU的企業。

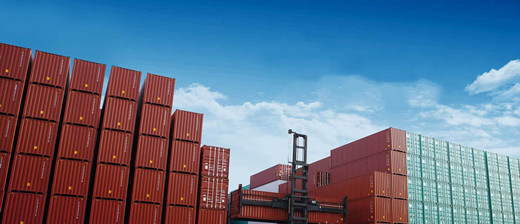

圖2 中集廠區
現場問題

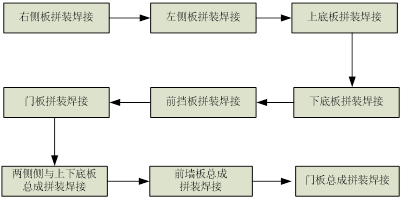

集裝箱由前后墻板、上下底板和左右側板等幾部分焊接而成，其工藝制作流程如下圖所示：
圖3 工藝制作流程
側板拼縫焊接，材質為電鍍鋅板，厚度2mm，采用專機焊接。客戶之前焊接，由于防銹漆鍍層影響，電弧不穩，焊縫成型差，飛濺量大�？蛻粢蠛附与娀》�(wěn)定，飛濺低，起弧段熔合好，收弧要熔透，焊縫成型余高不超過0.5mm，寬度在4mm左右。
麥格米特推薦焊接設備及方案
針對客戶實際情況，推薦麥格米特Artsen II PM500F配合專機焊接，采用直流短路工藝，Artsen II PM500F是一款全數字高頻智能逆變焊機，可進行碳鋼材質的直流、脈沖全位置焊接。此款焊機有以下優點可以解決客戶問題：
1）采用全數字控制，精確控制熔滴過渡狀態，適合鍍鋅板焊接，焊接穩定無飛濺。
2）工藝經過優化，電弧能量更加集中，熔深加深，焊接速度加快，達到降低整體熱輸入，適合薄板焊接。
3）起弧、收弧參數開放并可根據工況微調，保證整體焊接質量。
4）送絲機采用高性能數字電機、 碼盤反饋、四輪送絲和精確送絲機構來確保送絲穩定性，進而保證良好的焊接。
5）配有模擬、數字等多種通訊方式，與專機、機器人通訊簡單快捷。
6）電源可靠性高，參數一致性高，可以保證專機長期大批量焊接焊縫穩定可靠。
7）焊接參數:焊接電流180A，電壓17.5～18V，焊絲直徑1.0實芯焊絲，材質為ER50—6，氣體為80%Ar+20%CO2，氣體流量8～10L/min，直流反接，干伸長12-14mm，焊接速度900mm/min。
圖4 雙槍焊接示意圖
效果對比
富華采用麥格米特Artsen II PM500F配合專機焊接，2把焊槍同時焊接，滿足客戶需求：
1）焊縫成型：?jiǎn)蚊婧鸽p面成型，背面成型及熔透達到客戶要求，焊接穩定飛濺少。
2）焊接效率：焊接速度1200mm/min，雙槍焊接，焊接速度提高25%，整體效率提高2.5倍。
3）可靠性：焊機在客戶現場長期兩班輪換工作，機器工作時長達22小時，多臺齊焊，焊縫一致，可靠性高。
圖5 焊接效果
應用
圖6 現場應用
圖7 現場應用
