產品
集裝箱英文名container，是能裝載貨物進行運輸周轉，并便于用機械設備進行裝卸搬運的一種大型裝貨容器。集裝箱在海運、陸運領域廣泛使用，全球的需求量巨大。
1）集裝箱分類：
集裝箱種類很多，按所裝貨物種類分，有雜貨集裝箱、散貨集裝箱、液體貨集裝箱、冷藏箱集裝箱等；按制造材料分，有木集裝箱、鋼集裝箱、鋁合金集裝箱、玻璃鋼集裝箱、不銹鋼集裝箱等；按結構分，有折疊集裝箱、固定式集裝箱等，在固定集裝箱中還可分密閉集裝箱、開頂集裝箱、板架集裝箱等；按總重分，有30噸、20噸、10噸、5噸、2.5噸集裝箱等。
2）集裝箱材料
鋼制集裝箱，用鋼材造成，優點是強度大，結構牢，焊接性高，水密性好，價格低廉；缺點是重量大、防腐性差； 鋁合金集裝箱，用鋁合金材料造成，優點是重量輕，外表美觀，防腐蝕，彈性好，加工方便以及加工費、修理費低，使用年限長；缺點是造價高，焊接性能差；玻璃鋼集裝箱，用玻璃鋼材料造成，優點是強度大，剛性好，內容積大，隔熱、防腐、耐化學性好，易清掃，修理簡便；缺點是重量大，易老化，擰螺栓處強度降低。
3）國際標準集裝箱尺寸
現行的國際標準為第1系列共13種，其寬度均一樣（2438mm）、長度有四種（12192mm、9125mm、6058mm、2991mm）、高度有三種（2896mm、2591mm、2438mm）。

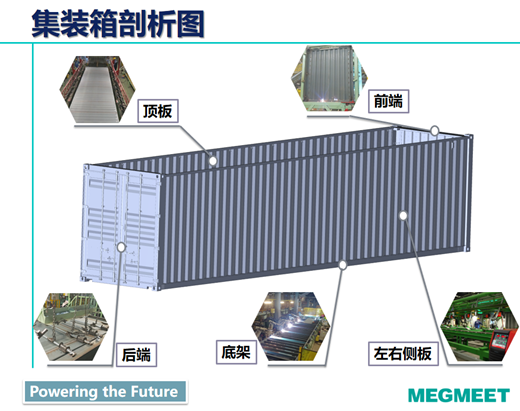

圖1 集裝箱剖析圖
客戶介紹
中集集團是世界領先的物流裝備和能源裝備供應商，總部位于中國深圳。公司致力于在如下主要業務領域：集裝箱、道路運輸車輛、能源化工及食品裝備、海洋工程、重型卡車、物流服務、空港設備等，提供高品質與可信賴的裝備和服務。支持這些業務蓬勃發展的有：提供專業資金管理的財務公司，以及提供金融解決方案的融資租賃公司。作為一家為全球市場服務的多元化跨國產業集團，中集在亞洲、北美、歐洲、澳洲等地區擁有300余家成員企業及4家上市公司，客戶和銷售網絡分布在全球100多個國家和地區。集裝箱產業是我們歷史最悠久、規模最大的業務，擁有數十個遍布在中國大陸所有重要港口的生產基地。能夠能夠提供全系列集裝箱產品，并擁有完全自主知識產權的供應商，涉及干貨箱、冷藏箱、特箱、模塊化建筑、地板五大業務，產品遍及北美、歐洲、亞洲等全球主要的物流系統。自1996年以來，中集的集裝箱產銷量一直保持世界領先地位，2007年中集成為全球集裝箱行業首家年產量突破200萬TEU的企業。

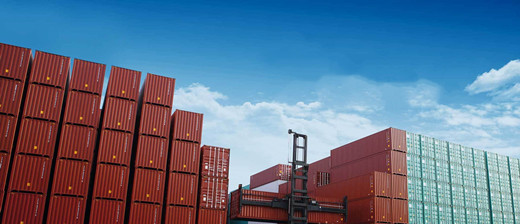

圖2 中集廠區
現場問題
成品方管柱是由一節方管與兩片擋板焊接而成。擋板材質為Q345，厚度在32mm~35mm之間；方管柱材質為Q345，厚度在12mm~20mm之間。方管柱開坡口，角度在25°~37°之間。客戶為提高效率，嘗試采用機器人焊接，但由于板材厚，間隙窄，多層多道焊，根部大量出現未熔合，產品合格率極低，亟待解決。

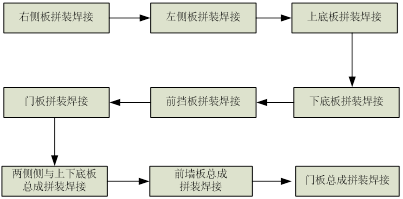

圖3 工藝制作流程
前墻板拼縫焊接，材質為電鍍鋅板，厚度2mm，采用專機焊接�？蛻粲媱澾M一步提高效率，計劃實現200臺/天出貨量目標。前墻板作為前序部件，經測算，必須將焊接速度由600mm/min增加到900mm/min，且焊縫兩端頭不能使用引弧板，直接起弧完成整道焊接，免去后續引弧板打磨處理工序，整體效率才可滿足要求。由于防銹漆鍍層影響，電弧不穩，飛濺量大，客戶要求起弧段熔合好，收弧段無缺陷，電弧穩定，飛濺低，焊速快焊縫成型余高不超過0.5mm，寬度在3~4mm左右。
圖4 前墻板拼縫
麥格米特推薦焊接設備及方案
針對客戶實際情況，推薦麥格米特Artsen II PM500F配合專機焊接，采用直流短路工藝，Artsen II PM500F是一款全數字高頻智能逆變焊機，可進行碳鋼材質的直流、脈沖全位置焊接。此款焊機有以下優點可以解決客戶問題：
1）采用全數字控制，精確控制熔滴過渡狀態，適合鍍鋅板焊接，焊接穩定無飛濺。
2）工藝經過優化，電弧能量更加集中，熔深加深，焊接速度加快，達到降低整體熱輸入，適合薄板焊接。
3）起弧、收弧參數開放并可根據工況微調，保證整體焊接質量。
4）送絲機采用高性能數字電機、 碼盤反饋、四輪送絲和精確送絲機構來確保送絲穩定性，進而保證良好的焊接。
5）配有模擬、數字等多種通訊方式，與專機、機器人通訊簡單快捷。
6）電源可靠性高，參數一致性高，可以保證專機長期大批量焊接焊縫穩定可靠。
7）焊接參數:焊接電流180A，電壓17.5～18V，焊絲直徑1.0實芯焊絲，材質為ER50—6，氣體為80%Ar+20%CO2，氣體流量8～10L/min，直流反接，干伸長12-14mm，焊接速度900mm/min。
圖5 加引弧板時效果
圖6 去引弧板時效果
圖7 截面焊縫效果
圖8 反面熔透成型
圖9 正面焊縫成型
效果對比
中集采用麥格米特Artsen II PM500F配合專機焊接，滿足客戶需求：
1）焊接效果
2）焊縫成型：去除引弧板，直接起弧，單面焊雙面成型，起弧、收弧點無缺陷，背面成型及熔透達到客戶要求，焊接穩定，飛濺少。
3）焊接效率;焊接速度900mm/min，免去后續引弧板打磨處理，整體效率提高35%倍。
4）可靠性：焊機在客戶現場長期兩班輪換工作，機器工作時長達20多個小時，多臺齊焊，焊縫一致，可靠性高。
應用

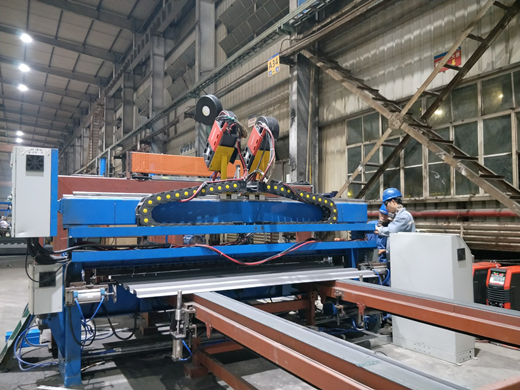

圖10 現場應用
圖11 現場應用
