履帶吊是履帶起重機的簡稱，靠履帶行走的吊車。履帶吊車起重量大，可以吊重行走，具有較強的吊裝能力，拆裝麻煩，適合大型工廠，在廠區內工作。英文名crawler crane。 履帶吊與汽車起重機相比．履帶吊起重噸位大、起重高度大、幅度大、轉彎半徑小并能載重行車,對地面的要求較底,因此被廣泛地運用于港口、石油化工、橋梁建設。
履帶吊由動力裝置、工作機構以及動臂、轉臺、底盤等組成。動臂為多節組裝桁架結構，調整節數后可改變長度，其下端鉸裝于轉臺前部，頂端用變幅鋼絲繩滑輪組懸掛支承，可改變其傾角；轉臺通過回轉支承裝在底盤上，可將轉臺上的全部重量傳遞給底盤，其上裝有動力裝置、傳動系統、卷?yè)P(yáng)機、操縱機構、平衡重和機棚等；底盤包括行走機構和行走裝置：前者使起重機作前后行走和左右轉彎；后者由履帶架、驅動輪、導向輪、支重輪、托鏈輪和履帶輪等組成。動力裝置通過垂直軸、水平軸和鏈條傳動使驅動輪旋轉，從而帶動導向輪和支重輪，使整機沿履帶滾動而行走。
履帶架基本都由高強鋼焊接組成，板厚在10-50㎜不等，焊接部件的制造質量直接影響到產品的質量、性能及可靠性。
圖1 履帶起重機
客戶
中聯重科股份有限公司創立于1992年，主要從事工程機械、農業機械等高新技術裝備的研發制造。20多年的創新發展，使中聯重科逐步成長為一家全球化企業，主導產品覆蓋10大類別、56個產品系列，600多個品種。中聯重科先后實現深港兩地上市，成為業內首家A+H股上市公司。目前，公司積極推進戰略轉型，打造集工程機械、農業機械和金融服務多位一體的高端裝備制造企業。中聯重科已覆蓋全球100余個國家和地區，在“一帶一路”沿線均有市場布局。產品遠銷中東、南美、非洲、東南亞、俄羅斯以及歐美、澳大利亞等高端市場。公司在東亞、東南亞、歐洲等全球近20個國家建有分子公司，在意大利、德國、巴西、印度、白俄羅斯投資建有工業園，在土耳其、沙特?cái)M新建工廠，并在全球設立50多個常駐機構。以阿聯酋、巴西為中心，正逐步建立全球物流網絡和零配件供應體系。
中聯重科上市以來，在上海、深圳上市公司綜合績效排名前列，中聯重科憑借優異的公司治理，多次捧得“金圓桌”最佳董事會獎；2016年，中聯重科持續轉型變革，發展成果獲得國際國內高度認可，獲波士頓咨詢公司發布的2018“全球挑戰者”百?gòu)?qiáng)企業。2018年，中聯重科榮登亞洲品牌500強第129位。
對于中聯重科的發展成就，黨和國家領導人給予了高度評價，習近平、李克強、張德江、俞正聲、王岐山等國家領導人親臨公司視察，在肯定成績的同時，也對公司發展寄予了殷切期望。中聯重科將持續推進“變革”和“國際化”，在不斷變化的行業格局中實現穩健高速發展，打造裝備制造的世界級企業！
現場問題
底盤履帶架是由上蓋板、腹板、底板等焊接而成的封閉箱型與腹板混合結構。履帶架與車架采用動力銷軸連接，并安裝行走機構，用以承受整機的自重和作業載荷，因此要求履帶架結構要具有足夠的剛度、強度以及精準的結構尺寸。履帶架主體結構采用Q550高強鋼板制作，厚度為30mm~50mm之間，客戶對焊接提出以下要求:
1）低飛濺，盡可能的提高焊接效率, 減少打磨工序。
2）電弧能量集中，防止部件產生大的形變，保證部件尺寸滿足設計要求。
3）Q550材質對焊接熱輸入敏感,因此在焊接時應嚴格控制熱輸入，防止母材性能降低，帶來安全隱患。
4）焊縫成型美觀，外觀圓滑飽滿，避免應力集中，熔深超過2mm。

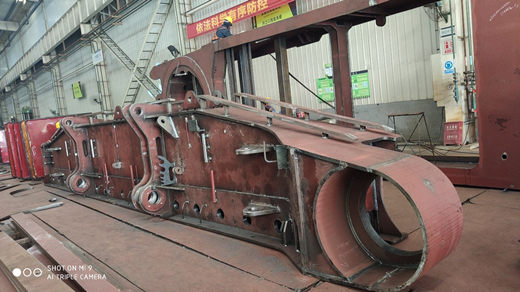

圖2 履帶架
圖3 工件
麥格米特推薦焊接設備及方案
針對客戶實際情況，推薦麥格米特Artsen Plus 500P焊機，采用短路直流工藝。Artsen Plus 500P是一款全數字高頻智能逆變焊機，可進行碳鋼、不銹鋼等材質的直流、脈沖的全位置焊接。此款焊機有以下優點可以解決客戶問題：
1）高速數字控制，逆變頻率達到100KHz，可對熔滴過渡狀態進行精細化控制，焊接穩定，幾乎無飛濺。
2）內置專家焊接數據庫，一元化調節，參數自動關聯，可獲得良好的焊接效果。
3）送絲機采用高性能數字電機、 碼盤反饋、四輪送絲和精確送絲機構來確保送絲穩定性，進而保證良好的焊接。
4）焊機采用防雷擊和浪涌設計，防電磁干擾。焊機出廠前，均需要經過可靠性測試，穩定可靠。
5）起弧、收弧參數開放可調，保證整體焊縫圓滑飽滿。
圖4 短弧脈沖
圖5 標準脈沖

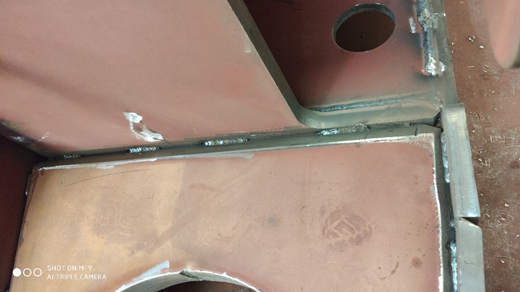

圖6 焊縫
效果對比
采用麥格米特Artsen PLUS 500Q焊接，達到客戶滿意效果。低飛濺，大大減少了后續的打磨工序，焊縫成型美觀，無咬邊，表面成型均勻一致，顏色呈白亮色，合格率99.5%。電弧能量集中，熱輸入低，配合正確合適的焊接工序，變形量極低，滿足整體尺寸要求。
應用

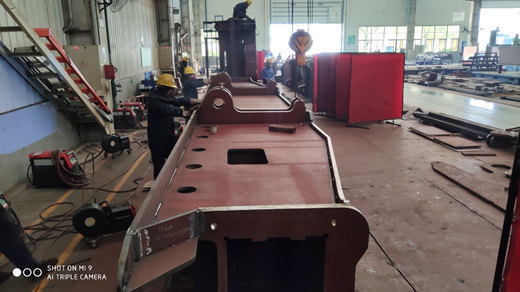

圖7 現場應用
圖8 現場應用
